LED osvětlení IP65 je plně chráněno proti vnikání prachu a odolává nízkotlakým vodním proudům z jakéhokoli směru, což z něj činí základní hodnocení pro venkovní LED svítidla a svítidla náchylná k mytí. Číslo 6 se vztahuje na prachotěsnost a číslo 5 na odolnost proti vodě a společně popisují utěsněné pouzdro spíše než jakoukoli jednotlivou součást. LED svítidlo IP65 není totéž jako ponorné a jejich záměna je nejčastější chybou při nákupu v projektech venkovního osvětlení.
Hodnocení pochází z IEC 60529, mezinárodního standardu, který přiřazuje dvě číslice k popisu toho, jak dobře kryt zadržuje pevné látky a kapaliny. Speciálně pro LED osvětlení je IP65 uprostřed praktické řady, která sahá od IP44 (odolné proti stříkající vodě) až po IP68 (dlouhodobé ponoření), a je to bod, kdy svítidlo přestane potřebovat chráněné místo pro montáž.
Technologie LED zvýšila sázky na ochranu proti vniknutí způsobem, jakým starší technologie osvětlení nikdy nečelily. Vysokotlaký sodík nebo halogenidový přípravek toleroval určité množství vnitřní vlhkosti, protože oblouková trubice byla dostatečně horká, aby se sama odpařila kondenzace. LED měniče a čipové desky nemají toto samoschnoucí chování, takže malý únik, který by byl ve starém HID svítidle neškodný, může korodovat desku ovladače nebo zkratovat pole čipů během jediného vlhkého období. Tento posun je velkou součástí toho, proč se IP65 stalo výchozí řadou specifikací spíše než volitelným upgradem u objednávek venkovních LED.
Níže tento průvodce rozebírá, co jednotlivé číslice skutečně testují, jak si IP65 porovnává s hodnocením, se kterým si jej lidé často pletou, kde se hodí do skutečných projektů osvětlení, co určuje jeho cenu, jak se vyrovná starší technologii svítidel a co je třeba zkontrolovat, než bude objednávka vystavena.
Každé hodnocení IP je zapsáno jako dvě číslice za písmeny IP a každá číslice je testována nezávisle v laboratorním prostředí, nikoli odvozena z konstrukce krytu. Čtení číslic odděleně vysvětluje, proč mohou dvě svítidla sdílet krytí IP65, ale po instalaci fungují velmi odlišně.
První číslice je od 0 do 6. Hodnocení 6 znamená, že kryt je prachotěsný, testováno umístěním přípravku do komory s práškovým mastkem v částečném vakuu po dobu osmi hodin. Žádný měřitelný prach se nesmí dostat do živých částí nebo do dutiny LED čipu. To je důležité pro LED osvětlení, protože hromadění prachu na desce ovladače je jednou z hlavních příčin předčasného tepelného selhání, protože tenká vrstva prachu přes chladič může zvýšit teplotu spoje natolik, že zkrátí životnost čipu o tisíce hodin.
Druhá číslice pro IP65 je 5, což znamená, že zařízení je stříkáno vodou z 6,3mm trysky rychlostí zhruba 12,5 litrů za minutu, z každého úhlu, na vzdálenost 2,5 až 3 metry, po dobu nejméně tří minut. To simuluje déšť, postřik hadicí a větrem poháněnou vlhkost, ale nesimuluje ponoření, stojatou vodu nebo tlakové mytí na blízko.
Protože se obě číslice pohybují nezávisle, pomáhá vidět celou stupnici, nikoli pouze dvě hodnoty, které tvoří IP65. Například svítidlo s krytím IP20 je chráněno pouze před prsty a malými nástroji, které se dotýkají živých částí, a nemá vůbec žádnou voděodolnost, proto je toto hodnocení vyhrazeno výhradně pro vnitřní použití.
| Číslice | Hodnota | Co to potvrzuje | Testovací metoda |
|---|---|---|---|
| Za prvé | 0 | Žádná ochrana | Netestováno |
| Za prvé | 4 | Chráněno před nástroji a dráty nad 1 mm | Test drátové sondy |
| Za prvé | 6 | Kompletní prachotěsnost | 8hodinová mastková komora s vakuem |
| Za druhé | 0 | Žádná ochrana | Netestováno |
| Za druhé | 3 | Chráněno před stříkající vodou do 60 stupňů od svislice | Test rozprašovací trysky |
| Za druhé | 5 | Odolnost vůči nízkotlakým proudům z jakéhokoli směru | Tryska 6,3 mm, 12,5 l/min, vzdálenost 2,5-3 m |
| Za druhé | 9 | Odolává mytí v blízkém dosahu při vysokých teplotách | Voda 80 stupňů C, tlak 80-100 barů |
Jakmile projekt překročí základní venkovní expozici, rozhovor o hodnocení se obvykle změní na volbu mezi IP65, IP66, IP67 a IP68. Každý krok nahoru mění druhou číslici a v praxi mění design těsnění, tloušťku stěny pouzdra a často i cenu svítidla.
V praxi volba mezi těmito čtyřmi hodnoceními spočívá spíše v tom, jak bude svítidlo skutečně čištěno a kde se může voda realisticky shromažďovat, než vybírat nejvyšší dostupný počet. Nadměrné zadání hodnocení obvykle znamená, že zaplatíte za tlustší tlakově litá pouzdra a těžší těsnění, která zvyšují hmotnost a požadavky na montážní hardware, aniž by přidávali skutečnou výhodu pro svítidlo, které vidí pouze déšť.
| Hodnocení | Typická expozice | Příklad umístění |
|---|---|---|
| IP65 | Déšť, vlhkost, navátý prach | Fasády budov, přístřešky, parkoviště |
| IP66 | Vysokotlaké mytí | Potravinářské závody, ustájení drůbeže, myčky aut |
| IP67 | Občasné záplavy | Nízká osvětlení chodníků, základny tunelů |
| IP68 | Neustálé ponoření | Osvětlení fontán, zapuštěná světla, zátoky bazénů |
Testování probíhá na hotovém přípravku, nejen na plášti pouzdra, protože švy kolem čočky, průchodky kabelu a prostoru řidiče jsou obvykle tam, kde přípravek skutečně selže. Laboratoř nejprve zkontroluje část prachové komory a poté zkontroluje vnitřní dutinu a desku ovladače, zda neobsahují stopy částic. Následuje vodní část, která rozstřikuje sestavený přípravek z více úhlů, zatímco je napájen, protože tepelná roztažnost během provozu může posunout těsnění těsnění právě natolik, aby se otevřela cesta úniku, která by se na studeném vzorku neprojevila.
Výrobci, kteří staví na IP65, mají důsledně tendenci převyšovat kompresi těsnění a krouticí moment kabelové průchodky, spíše než spoléhat na samotnou geometrii pouzdra, protože pouzdro může být na papíře prachotěsné, zatímco špatně usazená průchodka stále propouští vlhkost podél vodiče.
Jediný průchod vzorku sám o sobě kupujícímu mnoho neřekne, protože výrobní tolerance znamenají, že usazení těsnění se může u jednotlivých jednotek mírně lišit. Renomované výrobní linky táhnou vzorky přes sérii, místo aby testovaly pouze první jednotku z linky, a opakují test vodním rozprašováním po kroku tepelného cyklování, který několikrát zahřeje a ochladí zařízení, aby napodobil roční sezónní výkyvy komprimované do laboratorního plánu.
Laboratorní test simuluje déšť a spršku, ale ne vše, co zařízení vidí na místě. Pobřežní vzduch nasycený solí, dlouhodobé vystavení UV záření, které může zkřehnout těsnění, a vibrace z blízkého provozu nebo strojů nejsou součástí standardního postupu IP65. Svítidla určená pro pobřežní místa nebo místa s vysokými vibracemi často těží z doplňkového listu s údaji o solné mlze nebo vibracích od výrobce spolu se samotným hodnocením IP.
IP65 je praktickým středem, a proto se zobrazuje v tak široké škále nastavení, spíše než aby byl vyhrazen pro jeden výklenek.

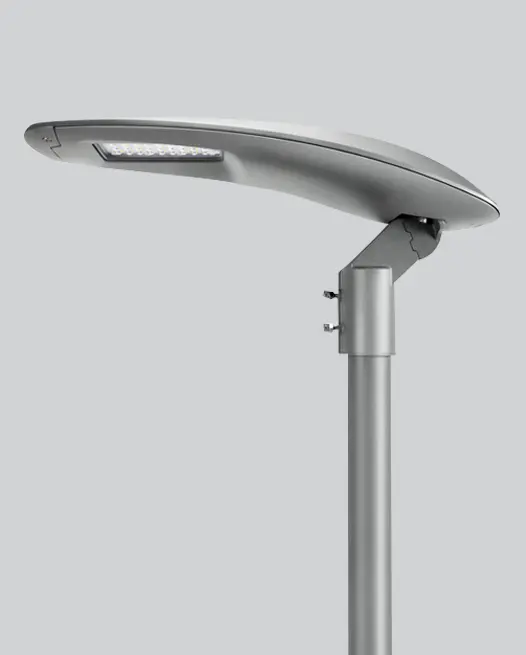

Sloupová světla na parkovištích, přístřešky budov, nakládací rampy a nádvoří čerpacích stanic mají téměř vždy krytí IP65 nebo vyšší, protože čelí dešti a větru, ale zřídka stojící vodě. Pouliční osvětlení pod převisy a krytá svítidla chodníků spadají do stejné kategorie.
Skleníky, stáje pro hospodářská zvířata a předsíně chladírenských skladů kombinují vlhkost, kondenzaci a pravidelné čištění hadicí, díky čemuž je IP65 minimálním výchozím bodem, než správce zařízení zváží přechod na IP66 pro zóny s velkým množstvím mytí.
Zařízení s vysokými regály nad výrobními podlahami, pracovními plochami přilehlými k tunelu a prašnými zpracovatelskými linkami se spoléhají na prachotěsnou stranu IP65 stejně jako na odolnost proti vodě, protože vzduchem přenášené částice z broušení, frézování nebo balení ve skutečnosti zkracují život řidiče v interiéru.
Při pohledu na jednotlivá průmyslová odvětví je rozhodnutí o specifikaci konkrétnější než obecné kategorie, jako je vnitřní nebo venkovní.
| Průmysl | Typické svítidlo | Proč vyhovuje IP65 |
|---|---|---|
| Maloobchodní značení a markýzy | Podsvícené panely, osvětlení podhledu | Vystaven povětrnostním vlivům, ale jen zřídka přímému postřiku |
| Osvětlení přístavu a přístaviště | Nástavbové světlomety | Rukojeti spreje z vln a deště nad čarou ponoru |
| Sportovní zařízení | Dvorní a polní vysoké arkýřové jednotky | Odolává dešti během hry bez přerušení výstupu |
| Chladírenské sklady a logistika | Parotěsné lineární přípravky | Odolává cyklování kondenzace mezi chladícími místnostmi a nakládacími rampami |
| Skleníkové zahradnictví | Pěstujte světelné tyče, doplňkové příslušenství | Toleruje stálou vlhkost a přestřiky zavlažování |
Hodnocení je výsledkem několika konstrukčních možností, které spolupracují spíše než jedna vodotěsná vrstva.
Utěsnění svítidla proti prachu a vodě také utěsňuje teplo, díky čemuž je tepelný design u produktu LED IP65 stejně důležitý jako kvalita těsnění. Plně uzavřené pouzdro se nemůže spoléhat na konvekci pod širým nebem, jako to může ventilované vnitřní svítidlo, takže žebra chladiče, tepelná pasta mezi dřevotřískovou deskou a pouzdrem a vlastní efektivita řidiče mají větší váhu, než by tomu bylo u neohodnoceného svítidla.
Běžné jsou dva přístupy k umístění řidiče. Integrovaný ovladač je umístěn uvnitř stejného utěsněného pouzdra jako LED čipy, což udržuje svítidlo kompaktní, ale soustřeďuje teplo do jedné komory. Vzdálený ovladač je umístěn ve svém vlastním menším krytu IP65 propojeném krátkým kabelem, který odděluje zdroje tepla a často prodlužuje životnost ovladače, protože je o několik stupňů chladnější od optické komory. Návrhy vzdálených ovladačů obvykle zvyšují jmenovitou životnost ovladače o 20 000 až 30 000 hodin ve srovnání s integrovaným designem běžícím při stejné okolní teplotě na základě tabulek tepelného snížení výrobce běžně publikovaných pro produkty s vysokými zálivy a záplavami.
IP65 neomezuje, jak jasné může být svítidlo nebo jakou barevnou teplotu se dodává, ale utěsněné tepelné podmínky ovlivňují, které hodnoty účinnosti jsou reálné pro daný výkon.
| Kategorie příslušenství | Typická účinnost | Společné možnosti CCT |
|---|---|---|
| Tri-proof lišta | 120 až 140 lm/W | 4000K, 5000K, 6500K |
| Vysoká zátoka | 130 až 160 lm/W | 5000K, 6500K |
| Záplavové světlo | 120 až 150 lm/W | 3000K, 4000K, 5000K |
| Nástěnný balíček | 110 až 135 lm/W | 3000K, 4000K, 5000K |
Většina svítidel s krytím IP65 pro komerční a průmyslové zákazníky se standardně dodává s 80 CRI, přičemž 90 CRI je k dispozici na požádání pro osvětlení přístřešků a nápisů, kde na přesnosti barev na vystaveném zboží záleží více než na hrubé účinnosti.
IP65 je k dispozici téměř u každého tvarového faktoru svítidla, což umožňuje zachovat konzistentní úroveň ochrany v celém zařízení namísto míchání produktů s vnitřním a venkovním hodnocením.
| Typ svítidla | Společný výkon | Typická montáž |
|---|---|---|
| Tri-proof lineární lišta | 20W až 60W | Stropní-závěsné, povrchové |
| Vysoká zátoka | 100W až 240W | Háček nebo přívěsek, 6m a více |
| Záplavové světlo | 50W až 400W | Nástěnný nebo třmenový držák |
| Nástěnný balíček | 30W až 150W | Vnější stěna, vchod |
| Flexibilní LED pásek se silikonovým pouzdrem | 4,8W až 14,4W na metr | Kanálové, okrajové osvětlení |
| Parotěsný přípravek | 40W až 110W | Povrch nebo řetěz v chladírnách a potravinách |
| Upevnění vrchlíku | 40W až 200W | Zapuštěné pod čerpací stanicí a průjezdnými přístřešky |
Zařízení modernizovaná z halogenidových, vysokotlakých sodíkových nebo zářivkových trubic často nahrazují svítidla, která na prvním místě nikdy neměla formální hodnocení IP, takže srovnání se týká jak ochrany proti vniknutí, tak kvality osvětlení.
| Faktor | LED dioda IP65 | Halogenid kovů / HPS | Fluorescenční |
|---|---|---|---|
| Typická jmenovitá životnost | 50 000 až 100 000 hodin | 10 000 až 24 000 hodin | 10 000 až 20 000 hodin |
| Startování za chladného počasí | Okamžitý, plný výkon | Pomalé zahřívání, několik minut | Stmívejte při nízkých teplotách |
| Zapečetěná dostupnost IP65 | Standardní pro většinu produktových řad | K dispozici, ale zvyšuje objem | Omezené, trubky degradují vlhkostí |
| Stmívatelné | Ano, s kompatibilním ovladačem | ne | Omezené |
Vzhledem k tomu, že svítidla LED s krytím IP65 fungují chladněji a efektivněji než technologie, která nahrazují, úspora energie a údržby se během víceletého období projeví spíše jako jednorázové snížení.
150W IP65 LED vysoká šachta nahrazující 400W metalhalogenidové svítidlo běžící 12 hodin denně ušetří zhruba 1 095 kilowatthodin ročně na samotném rozdílu ve wattech, než se započítá amortizace lumen halogenidu kovu, která obvykle sníží výkon o 30 až 40 procent dlouho předtím, než lampa skutečně vyhoří. Během pětiletého období v zařízení se 40 svítidly tato výměna běžně vyjde o několik stovek méně návštěv výměny žárovek, protože svítidla LED s životností 50 000 hodin nebo více zřídka vyžadují pozornost během normálního pětiletého okna, zatímco halogenidové výbojky se obvykle vyměňují dvakrát až třikrát ve stejném rozpětí.
Svítidlo IP65 si udrží své hodnocení pouze tehdy, je-li nainstalováno způsobem, jakým bylo testováno, a překvapivý počet selhání v terénu se vrací ke zkratkám instalace spíše než k vadě produktu.
Když svítidlo s krytím IP65 selže brzy, selhání se téměř vždy vrací k jednomu z několika opakujících se bodů, nikoli k náhodnému defektu.
Zamlžení na vnitřní straně čočky po poklesu teploty obvykle ukazuje na poškozené těsnění spíše než na výrobní vadu v samotné čočce, protože správně utěsněné svítidlo s krytím IP65 zcela zadržuje vlhký vzduch, než aby jej zadržovalo uvnitř.
Přerušované blikání na jinak utěsněném zařízení je často způsobeno vlhkostí na konektoru ovladače spíše než na samotných LED čipech, protože konektory ovladače jsou těsnícím bodem s nižším tlakem než těsnění hlavního krytu.
Výstup, který poklesne mnohem dříve, než je jmenovitá životnost, je často spíše tepelným problémem než problémem pronikání vody, což je způsobeno chladičem, který byl poddimenzován pro okolní teplotu v místě instalace.
Hodnocení získané v továrně se může v terénu zhoršit, pokud těsnění ztvrdnou, šrouby se uvolní nebo se čočka poškrábe natolik hluboko, že zachytí písek na těsnění. Každoroční vizuální kontrola prasklin na těsnění v kombinaci s opětovným utažením šroubů čočky po prvním prudkém teplotním výkyvu nové instalace udrží většinu svítidel funkční na původních hodnotách daleko po uplynutí typické záruční doby. Výměna poškozeného těsnění stojí zlomek výměny celého přípravku , což z něj dělá jednu z více přehlížených položek údržby v rozpočtech venkovního osvětlení.
Jednoduchá údržba, která včas zachytí většinu problémů, zahrnuje čtvrtletní otírání čočky, aby se zabránilo nahromadění písku podél linie těsnění, každoroční kontrolu kabelových průchodek, zda nevykazují známky ztvrdnutí nebo prasknutí pryžové průchodky, a ponechání náhradní sady těsnění po ruce pro vysoce hodnotné přípravky, takže malá netěsnost může být opravena ve stejný den, kdy je zpozorována, namísto čekání na dodání náhradního dílu.
Cena se liší spíše podle materiálu pouzdra, umístění ovladače a délky záruky než podle samotného IP hodnocení, protože IP65 je nyní standardním základním standardem většiny venkovních produktových řad spíše než prémiovým doplňkem.
| Typ svítidla | Ovladač ceny klíče | Rozpočtový faktor |
|---|---|---|
| Tri-proof lišta | Délka pouzdra a lumen balení | Vstupní úroveň až střední třída |
| Vysoká zátoka | Umístění ovladače a design chladiče | Střední až prémiová kategorie |
| Záplavové světlo | Možnosti úrovně výkonu a úhlu paprsku | Střední třída |
| Parotěsný přípravek | Materiál těsnění a tloušťka pouzdra | Střední až prémiová kategorie |
Před zadáním objednávky odděluje několik kontrol zařízení, které si udrží své hodnocení roky, od zařízení, které selže v první mokré sezóně.
č. IP65 odolává stříkající vodě a dešti z jakéhokoli směru, ale není určeno k ponoření. Svítidla, která musí sedět ve stojaté vodě nebo pod čarou ponoru, by měla mít místo krytí IP67 nebo IP68.
Ano, v podnebí s normálním deštěm a vlhkostí. V oblastech se silnými monzunovými záplavami nebo častou stojatou vodou v blízkosti montážního bodu je bezpečnější volbou svítidlo IP67.
Ano. První číslice, 6, je nejvyšší úroveň ochrany proti prachu definovaná ve standardu, takže svítidlo IP65 je prachotěsné bez ohledu na to, co druhá číslice pokrývá.
IP54 umožňuje omezené pronikání prachu a chrání pouze před stříkající vodou, zatímco IP65 je plně prachotěsné a vydrží přímé nízkotlaké trysky. Svítidla s krytím IP54 jsou vhodná pro krytá polovenkovní místa, zatímco IP65 je vhodná pro otevřené expozice.
Ano. Řezání utěsněného proužku poruší tovární těsnění v tomto bodě, takže odříznutý konec je třeba znovu utěsnit koncovkou nebo silikonovým tmelem určeným pro stejnou expozici, aby se zachovalo krytí IP65.
Samotné hodnocení nevyprší, ale skutečný výkon těsnění závisí na stavu těsnění. Většina silikonových těsnění vydrží 8 až 10 let běžného venkovního vystavení, než ztvrdne natolik, aby bylo možné vyměnit.
Ano, pokud je těsnění správně usazeno a upevňovací prvky jsou po uzavření přípravku znovu utaženy podle původní specifikace. Opětovné použití těsnění, které má trvalou kompresní sadu místo jeho výměny, je nejběžnějším způsobem, jak přípravek po opravě ztrácí své hodnocení.
Může být, ale slaný vzduch urychluje korozi rychleji, než odpovídá standardnímu vodnímu testu IP65, takže svítidla pro pobřežní lokality těží kromě základního stupně IP65 také z povrchových úprav námořní kvality nebo nerezového hardwaru.
Hodnocení IP potvrzuje úspěšnost v konkrétním laboratorním testu, nikoli dlouhodobou životnost materiálu těsnění, odolnost spojovacího prvku proti korozi nebo tepelný design řidiče, které se u různých výrobců liší, i když je vytištěné hodnocení totožné.
Obecně ano, protože utěsněné pouzdro, materiál těsnění a jmenovité kabelové průchodky zvyšují výrobní náklady. Rozdíl je obvykle mírný u běžných formátů, jako jsou trojité latě, a větší u prémiových jednotek s vysokými šachty se vzdálenými ovladači.
