Stupeň krytí IP54 pro LED osvětlení: Kompletní průvodce a srovnání

Čtení IP kódu číslice po číslici

Každé hodnocení IP má stejný dvouznakový formát definovaný normou IEC 60529: písmena IP, za nimiž následuje číslo pro pevné vniknutí a číslo pro vniknutí kapaliny. Stupnice pro pevné látky se pohybuje od 0 do 6 a stupnice pro kapaliny od 0 do 9 K. Na správném čtení kódu záleží více, než si většina kupujících uvědomuje, protože jediná číslice mění to, co svítidlo může a nemůže v terénu zvládnout.

Na straně vody je druhá číslice pro IP54 na úrovni 4 ze stupnice, která dosahuje až 8 pro nepřetržité ponoření. Úroveň 4 konkrétně znamená, že stříkající voda z jakéhokoli směru nemá žádný škodlivý účinek, testováno pomocí oscilační trubice nebo rozprašovací trysky, která obíhá zhruba 360 stupňů kolem zařízení po dobu asi deseti minut. Tím se liší od úrovně 5, která přidává nízkotlaké vodní trysky, a úrovně 7, která pokrývá dočasné ponoření do výšky jednoho metru na třicet minut. Kupující LED osvětlení často předpokládají, že vyšší číslo vždy znamená lepší, což platí v rámci jedné nemovitosti (prach nebo voda), ale dvě číslice jsou nezávislé a je třeba je číst samostatně.

Rychlý způsob, jak to uvést na pravou míru: první číslice odpovídá „kolik nečistot se může dostat dovnitř“ a druhá číslice odpovídá „kolik vody ji může zasáhnout“. IP54 odpovídá na obě otázky „málo, ale nikdy tolik, aby to způsobilo problém“, což je přesně důvod, proč se nachází uprostřed žebříčku hodnocení spíše než na obou koncích.

Jak jsou LED svítidla IP54 skutečně testována

Prachová část testu umístí přípravek do utěsněné komory s mastkovým práškem udržovaným ve vzduchu oběhovým čerpadlem a vakuum nasává vzduch skrz kryt, aby se simulovaly změny tlaku, kterým by přípravek vystavený venku. Po uplynutí doby expozice se kryt otevře a zkontroluje: veškerý prach, který dosáhl bodu, kde by mohl rušit ovladač LED, diody nebo kabeláž, testem neprojde. Malá množství usazená na vnějších okrajích těsnění jsou očekávána a akceptována, protože IP5X záměrně není standardem s nulovou tolerancí.

Rozstřikovací část používá oscilační trubici opatřenou otvory napříč 180stupňovým obloukem nebo ruční rozprašovací trysku podle stejného vzoru. Průtok je pevně stanoven standardem, trubice se pohybuje sem a tam v celkovém pohybu zhruba 360 stupňů a test probíhá asi deset minut na čtvereční metr plochy. Svítidlo projde, pokud se žádná voda nedostane k živým částem, svorkám nebo desce LED způsobem, který by mohl časem způsobit zkrat nebo korozi. Určitá náhodná vlhkost uvnitř vnějšího pouzdra je tolerována, pokud se nikdy nepřemostí na elektricky aktivní povrch, a proto výrobci spoléhají na konformní povlak na desce ovladače a utěsněné švy čoček i na úrovni IP54.

IP54 ve srovnání s jinými hodnoceními LED kupující vidí nejvíce

Seznamy produktů pro LED osvětlení obsahují několik čísel IP a rozdíly mezi nimi rozhodují o tom, zda svítidlo přežije místo instalace nebo se během sezóny porouchá. Níže uvedená tabulka uvádí hodnocení, která se nejčastěji objevují vedle IP54, takže praktická mezera je snadno viditelná na první pohled.

Přeskok z IP54 na IP65 je ten, na který se kupující nejvíce ptají, protože na papíře vypadá malý, ale v praxi znamená hodně. IP54 toleruje omezené množství prachu uvnitř krytu, pokud není ovlivněn provoz, zatímco IP65 udržuje interiér zcela utěsněný proti prachu s nulovou tolerancí. Na straně vody musí IP54 přežít pouze postříkání, zatímco IP65 musí vydržet směrovaný nízkotlaký paprsek. Svítidlo namontované pod hlubokým převisem zřídka potřebuje tento skok provést, ale vše, co je vystaveno otevřenému nebi, dešti hnanému větrem nebo běžné údržbě zahrnující hadici, by mělo dosahovat krytí IP65 nebo vyšší.

Kde nejlépe funguje LED osvětlení IP54

IP54 sedí ve skutečně užitečném středním bodě a svítidla, která jej používají, mají tendenci sdílet jednu vlastnost: jsou vystavena venkovnímu vzduchu, ale chráněna před přímým počasím střechou, převisem, krytem nebo vlastní montážní polohou. Níže uvedený seznam obsahuje nastavení, kde se toto hodnocení ve skutečných instalacích zobrazuje nejčastěji.

• Kryté chodníky, průvany a vchody do budov, kde déšť fouká do stran, ale nikdy nedopadá přímo na zařízení
• Přístřešky pro auta a krytá parkovací místa vystavená prachu, výfukovým plynům vozidel a občasnému potřísnění od pneumatik
• Dílenské a garážové LED pásky v blízkosti pracovních stolů, kde je běžný kovový prach, piliny nebo občasné postříkání chladicí kapalinou
• Signage boxy a digitální displeje namontované pod markýzou nebo přesahem střechy
• Skladujte vysoké regály v blízkosti vrat nakládacího doku, které se otevírají do venkovního vzduchu, ale ne do přímého deště
• Zemědělské osvětlení a osvětlení ve stodolách vystavené spíše prachu z krmiva, částečkám sena a stříkající vodě než přímému proudu hadice

Proč ovladače LED dělají hodnocení IP důležitější než samotnou žárovku

Obvyklá mylná představa je, že stupeň ochrany IP chrání světelný zdroj. Ve skutečnosti jsou samotné diody poměrně odolné vůči vlhkosti v malých množstvích; co ve skutečnosti selže jako první, je ovladač – malá obvodová deska, která převádí příchozí střídavý proud na nízkonapěťový stejnosměrný proud, který LED diody potřebují. Nahromadění prachu na desce ovladače zachycuje teplo a teplo je jediným největším faktorem, který zkracuje životnost LED. Ovladač, který je ještě o 10 stupňů Celsia teplejší, než je jeho konstrukční bod, může ztratit významnou část své jmenovité životnosti, a proto na prachové polovině krytí IP54 záleží stejně jako na polovině stříkající vody.

Na straně vody stačí jediná kapka, která dosáhne obnaženého pájeného spoje na desce ovladače, aby způsobila zkrat nebo urychlila korozi na měděných stopách po měsících vystavení. To je důvod, proč výrobci vyrábějící originální svítidla LED s krytím IP54 spojují hodnocení krytu se dvěma dalšími opatřeními: silikonovým nebo pryžovým těsněním rovnoměrně stlačeným kolem čočky a konformním povlakem kartáčovaným nebo nastříkaným přímo na desku ovladače jako druhou linii obrany. Pouzdro, které má na datovém listu uvedeno IP54, ale vynechá kontrolu komprese těsnění nebo krok konformního povlaku, často nedosáhne svého hodnocení v terénu. , i když mohl projít jednorázovým laboratorním testem na jednotce vzorku.

Samostatnou pozornost si zaslouží kabelové vstupy

Dokonce i dobře utěsněné pouzdro může selhat v místě, kde napájecí kabel vstupuje do svítidla. Správná kabelová průchodka IP54 se stlačí kolem pláště kabelu pomocí pryžové průchodky dimenzované na přesný průměr kabelu; příliš velká průchodka nebo kabel procházející otvorem, který byl při instalaci vyvrtán větší, než bylo zamýšleno, vytváří mezeru, která propouští prach i stříkající vodu bez ohledu na to, jak kvalitní je zbytek pouzdra. Instalační pracovníci, kteří kontrolují svítidlo LED s krytím IP54 na místě, by měli vždy potvrdit, že je vývodka utažena, dokud se průchodka viditelně nestlačí kolem kabelu, nikoli pouze rukou.

Návyky instalace a údržby, které chrání hodnocení v průběhu času

Hodnocení IP popisuje svítidlo tak, jak opustilo továrnu, nikoli to, jak bude fungovat pět let své životnosti. Těsnění se stlačují a tvrdnou, kabelové průchodky se uvolňují vlivem vibrací a prach se v některých prostředích hromadí rychleji, než kdy simuluje laboratorní test. Krátký seznam návyků udržuje LED svítidlo IP54 na své jmenovité úrovni po dlouhou dobu.

1. Namontujte přípravek tak, aby čočka směřovala dolů nebo pod úhlem, kdekoli to konstrukce umožňuje, aby voda stékala spíše než aby se hromadila proti těsnění.
2. V prašném prostředí každoročně kontrolujte těsnění; těsnění, které ztvrdlo nebo prasklo, se již nestlačuje rovnoměrně a mělo by být vyměněno, nikoli ponecháno na místě.
3. Čistěte usazený prach z větracích otvorů krytu a žeber chladiče každých několik měsíců v dílně nebo v zemědělství, protože zablokované proudění vzduchu zvyšuje vnitřní teplotu a stresuje řidiče.
4. Kabelové vývodky znovu utáhněte během rutinní údržby, zejména u přípravků vystavených vibracím z blízkých strojů nebo provozu vozidel.
5. Vyhněte se tlakovému mytí svítidla IP54 i během běžného čištění zařízení; tryskový proud překračuje to, proti čemu byl testován, dokonce i na několik sekund.

Tyto kroky stojí velmi málo času ve srovnání s výměnou ovladače nebo úplnou výměnou přípravku a jsou rozdílem mezi zařízením s krytím IP54, které dosáhne své jmenovité životnosti, a zařízením, které selže roky před plánem, protože těsnění nebylo po instalaci nikdy zkontrolováno.

Výběr mezi IP54 a vyšším hodnocením: Praktický kontrolní seznam

Určení správného hodnocení IP spočívá v poctivém popisu místa instalace, spíše než v nastavení nejvyššího dostupného čísla, protože vyšší hodnocení obvykle zvyšuje náklady, aniž by přidávalo výhody, pokud zařízení nikdy nečelí takové úrovni expozice. Před dokončením tabulky specifikací si projděte níže uvedené otázky.

Materiály pouzdra a konstrukce těsnění za hodnocením

Stupeň krytí IP54 vytištěný na technickém listu popisuje výsledek laboratorního testu, ale výsledek je pouze tak dobrý, jak dobré jsou materiály a způsob montáže za ním. Dvě svítidla mohou být označena IP54 a po dvou letech venku se stále chovají velmi odlišně, protože materiál pouzdra, směs těsnění a způsob, jakým jsou tyto dvě součásti spojeny během výroby, ovlivňují, jak dlouho těsnění skutečně drží.

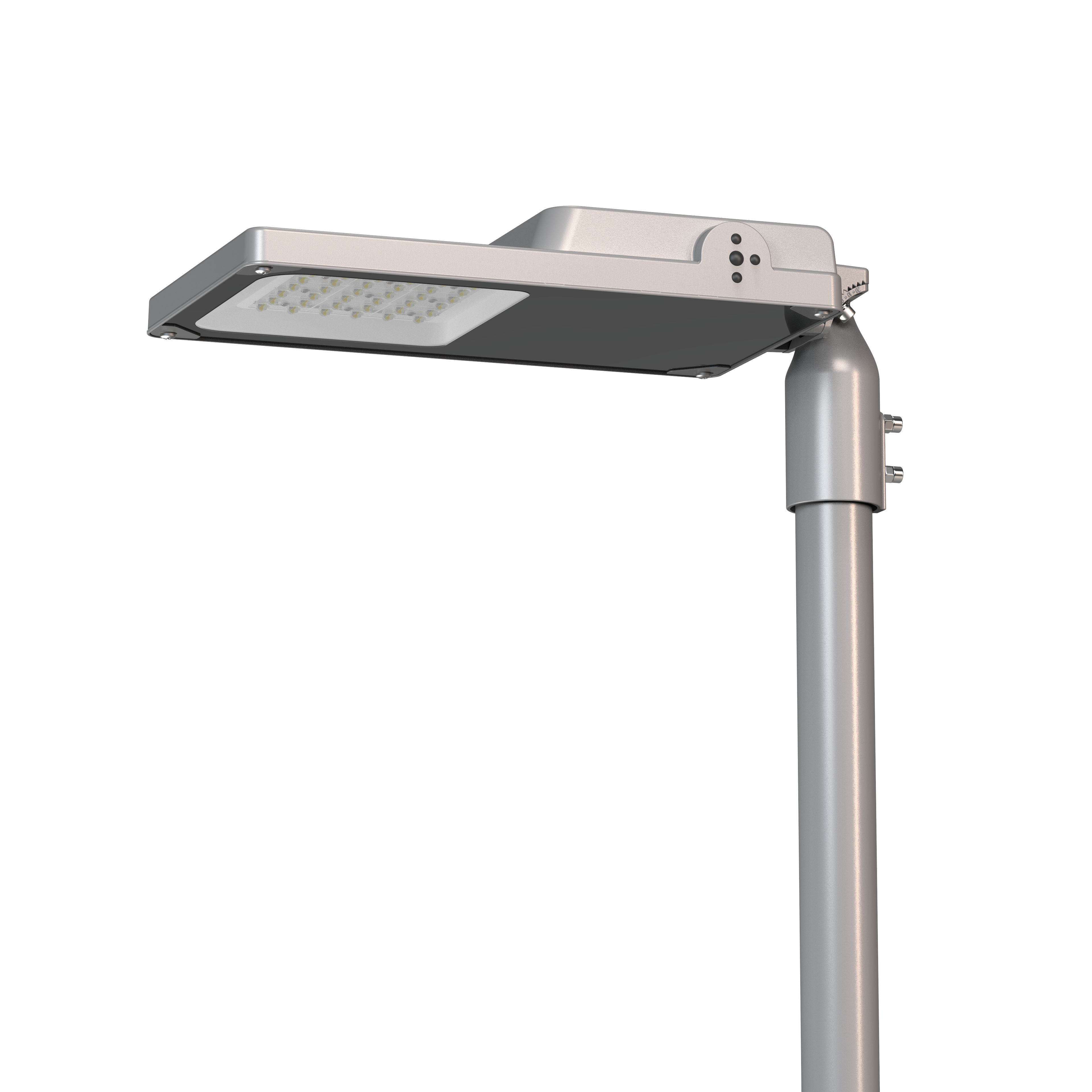

Skořepiny krytu: polykarbonát versus tlakově litý hliník

Polykarbonátové kryty jsou běžné na LED panelech IP54, páskových svítidlech a signage boxech, protože materiál je lehký, odolává UV žloutnutí, když je správně stabilizován, a čistě formuje kolem těsnicích kanálů. Výroba krytů z tlakově litého hliníku je dražší, ale mnohem efektivněji odvádí teplo, což přímo závisí na výkonu IP54, protože chladnější deska měniče má nižší rozdíl vnitřního tlaku vzduchu, což snižuje tendenci nasávat prach a vlhkost mikroskopickými mezerami během teplotních výkyvů. Vysokovýkonná a plošná svítidla s krytím IP54 obecně upřednostňují hliník z tohoto důvodu, zatímco pásové a panelové produkty s nižším příkonem se opírají o polykarbonát pro kontrolu hmotnosti a nákladů.

Těsnicí směsi a proč má silikon tendenci přežít gumu

V LED svítidlech IP54 se opakovaně objevují tři materiály těsnění: pěna s uzavřenými buňkami, univerzální pryž a silikon. Pěna s uzavřenými buňkami se snadno stlačuje a dobře těsní první den, ale má tendenci ztrácet elasticitu nejrychleji při opakovaném cyklování tepla z vlastní provozní teploty svítidla, což je přesně prostředí, které svítidlo vytváří pro své vlastní těsnění. Univerzální pryž vydrží déle, ale stále může ztvrdnout během dvou až tří let ve svítidlech, které běží horké nebo sedí na přímém slunci. Silikonová těsnění stojí více na jednotku, ale mnohem lépe odolávají degradaci UV zářením a tepelným cyklům, a proto svítidla vyšší třídy IP54 určená pro víceleté venkovní použití stále častěji používají silikon před pěnou nebo standardní pryží.

LED osvětlení IP54 v různých odvětvích

Stejný stupeň krytí IP54 se vztahuje na velmi různé úlohy v závislosti na odvětví a podle toho jsou praktické požadavky kladené na posun přípravku, i když základní ochrana proti prachu a stříkající vodě zůstává stejná. Bližší pohled na to, jak různé sektory využívají LED osvětlení IP54, ukazuje, proč si toto hodnocení získává svou pověst všestranné střední třídy.

Běžné polní poruchy u svítidel LED IP54 a jejich hlavní příčiny

Pochopení toho, jak svítidla s krytím IP54 skutečně selhávají v terénu, je užitečnější než číst samotnou definici hodnocení, protože většina poruch má původ spíše v malém počtu předvídatelných slabých míst než v základní chybě v hodnocení samotném. Níže uvedená tabulka uvádí vzorce poruch, které se nejčastěji objevují ve zprávách o údržbě, spolu s jejich typickou příčinou a opravou, která zabraňuje opakování.

Celkové náklady na vlastnictví: IP54 versus skok na vyšší hodnocení

Kupující často rozhodují o IP54 versus IP65 čistě na základě počáteční jednotkové ceny, ale užitečnější srovnání se zaměřuje na plnou životnost svítidla. Výběr hodnocení, které odpovídá webu správně, spíše než výchozí nahoru nebo dolů, je to, co ve skutečnosti řídí dlouhodobé náklady.

Nedostatečná specifikace je ve většině případů nákladnější chybou. Svítidlo IP44 nainstalované tam, kde skutečně existují podmínky IP54, má tendenci vykazovat selhání ovladače a zamlžení čočky během jednoho až dvou let, což spouští brzkou výměnu, která mnohonásobně smaže veškeré počáteční úspory. Nadměrná specifikace přináší menší, ale skutečné náklady: platba za tryskovou trysku IP66 a prachotěsnou konstrukci na svítidle namontovaném bezpečně pod hlubokým převisem zvyšuje náklady na materiál a výrobu, které se nikdy nepoužijí, protože svítidlo nikdy nebude čelit podmínkám tryskového stříkání nebo ponoření, pro které bylo hodnocení vyrobeno.

Nejspolehlivějším přístupem je přizpůsobení hodnocení zdokumentovanému posouzení místa spíše než orientační pravidlo: všimněte si, zda je zařízení umístěno pod pevným horním krytem, ​​zda čištění někdy zahrnuje hadici nebo tlakovou myčku v blízkosti zařízení a kolik vzduchem přenášených částic toto místo za průměrný den vytvoří. Toto hodnocení se třemi otázkami, které je důsledně aplikováno na projekt osvětlení, zabraňuje jak nákladům na podhodnocení v případě brzkého selhání, tak i zbytečně vynaloženým nákladům na nadhodnocení.
