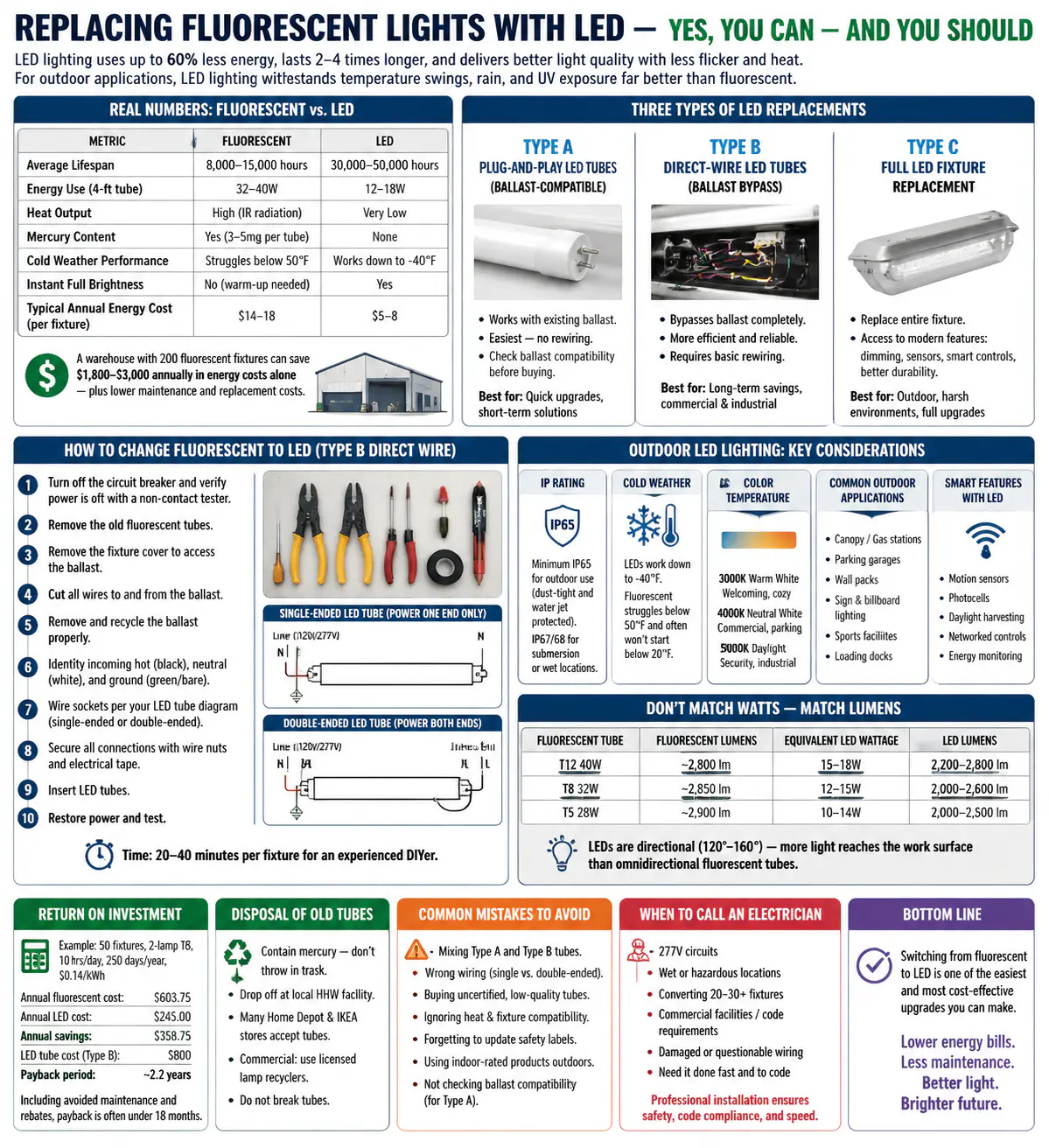

Jak změnit zářivku na LED: Kompletní průvodce konverzí

Krátká odpověď: Ano, můžete nahradit zářivky LED – a měli byste

Přechod ze zářivky na LED je jedním z nejpřímějších vylepšení, které můžete provést v jakémkoli prostoru – ať už uvnitř nebo venku. Tento proces zahrnuje buď výměnu celého svítidla, nebo použití kompatibilní LED trubice ve vašem stávajícím zářivkovém krytu. Většina majitelů domů a správců zařízení dokončí základní přestavbu za méně než 30 minut na zařízení, přičemž v mnoha případech není potřeba elektrikáře.

LED osvětlení spotřebuje až o 60 % méně energie než zářivky , vydrží 2 až 4krát déle a produkuje lepší kvalitu světla s menším blikáním a teplem. U venkovních aplikací jsou výhody ještě výraznější – venkovní LED osvětlení odolává teplotním výkyvům, dešti a UV záření mnohem lépe než fluorescenční alternativy.

Tato příručka vás provede každým krokem procesu přeměny, pokryje vnitřní a venkovní scénáře, typy dostupných náhrad LED, úspory nákladů a běžné chyby, kterým je třeba se vyhnout.

Proč lidé přecházejí: Skutečná čísla za konverzí LED

Než se ponoříte do návodu, pomůže vám pochopit, co je vlastně v sázce. Důvod pro přepínání není jen teoretický – úspory energie a údržby jsou dobře zdokumentovány v obytných a komerčních prostředích.

Komerční sklad s 200 zářivkovými svítidly může očekávat, že sníží svůj účet za elektřinu za osvětlení 1 800 až 3 000 $ ročně po přeměně na LED – a toto číslo nezohledňuje snížené náklady na údržbu a výměnu trubice.

Tři typy LED náhrad pro zářivková svítidla

Ne všechny konverze LED jsou stejné. Než si něco koupíte, musíte vědět, který přístup vyhovuje vašim stávajícím zařízením a rozpočtu. Existují tři hlavní trasy.

Typ A: LED trubice Plug-and-Play (kompatibilní se zátěží)

Tyto LED trubice jsou navrženy tak, aby fungovaly s vaším stávajícím zářivkovým předřadníkem. Jednoduše vytáhnete starou zářivku a vložíte novou LED – bez nutnosti přepojování. Jedná se o nejrychlejší a nejjednodušší způsob převodu.

Háček: předřadníky se časem opotřebovávají, a když selžou, budete muset předřadník buď vyměnit (což zvyšuje náklady), nebo přejít na elektronku typu B. Také ne každá LED trubice je kompatibilní s každým předřadníkem. Před nákupem vždy zkontrolujte seznam kompatibility výrobce.

Typ B: LED trubice s přímým vodičem (Ballast Bypass)

Tato metoda zcela obchází předřadník přepojením svítidla pro přímé připojení k síťovému napětí (120 V nebo 277 V). Předřadník je buď odstraněn nebo ponechán na místě, ale odpojen. Trubky typu B jsou energeticky účinnější než elektronky typu A, protože eliminují ztráty výkonu způsobené předřadníkem.

Toto je preferované dlouhodobé řešení pro většinu komerčních a průmyslových prostředí. Počáteční nastavení vyžaduje základní elektrické práce – vypnutí jističe, odstranění předřadníku a připojení vodičů zásuvek přímo k napájecímu zdroji – ale jakmile je hotovo, zcela eliminujete budoucí náklady na výměnu předřadníku.

Typ C: Kompletní výměna svítidla (svítidla připravená pro LED)

Někdy je nejlepším krokem vyměnit celé pouzdro zářivky za nové svítidlo specifické pro LED. To je zvláště důležité pro venkovní LED osvětlení, kde chcete kryty s hodnocením IP navržené od základů pro LED ovladače spíše než dodatečně namontované zářivkové kryty, které nemusí poskytovat dostatečnou ochranu proti vlhkosti nebo nárazu.

Kompletní výměna svítidla je dražší předem, ale poskytuje vám přístup k funkcím, jako je integrované stmívání, pohybové senzory, inteligentní ovládání a účelový tepelný management – ​​to vše prodlužuje životnost LED a maximalizuje úspory energie.

Krok za krokem: Jak změnit zářivku na LED (přímý kabel typu B)

Metoda bypassu zátěže typu B je nejtrvanlivější a široce doporučovaný přístup. Zde je přesně uvedeno, jak to udělat pro standardní 4stopé zářivkové svítidlo T8 nebo T12.

Co budete potřebovat

• LED trubice typu B T8 (jedna na každý otvor pro lampu)
• Řezačky drátu a odizolovače drátu
• Drátěné matice nebo pákové spojky
• Elektrická páska
• Ploché a křížové šroubováky
• Bezkontaktní zkoušečka napětí
• Žebřík (pokud je namontovaný na stropě)

Proces konverze

1. Vypněte jistič — nikdy nepracujte na živém zařízení. Než se dotknete jakýchkoli vodičů, použijte bezkontaktní zkoušečku napětí, abyste se ujistili, že v zařízení není žádné napájení.
2. Vyjměte staré zářivky tak, že je otočíte o 90 stupňů a vysunete je z objímek náhrobních kamenů.
3. Odstraňte kryt zařízení nebo panel difuzoru, abyste získali přístup k předřadníku.
4. Najděte předřadník – je to obdélníková krabice, obvykle černá nebo šedá, s několika dráty vycházejícími z obou konců.
5. Odřízněte všechny dráty vedoucí k předřadníku a od něj, přičemž na straně přípravku ponechte dostatečnou délku drátu, se kterou budete pracovat (alespoň 4–6 palců).
6. Odstraňte předřadník z přípravku odšroubováním jeho upevňovacích šroubů. Odložte jej pro řádnou recyklaci – předřadníky mohou obsahovat PCB.
7. Identifikujte příchozí horké (černé), neutrální (bílé) a zemnící (zelené nebo holé měděné) vodiče ze stropního/nástěnného zdroje.
8. Připojte horký vodič ke vstupní straně jedné objímky lampy na každém konci svítidla. Připojte neutrál do druhé zásuvky na každém konci. Přesné zapojení závisí na tom, zda je vaše LED trubice jednostranná nebo oboustranná – vždy se řiďte schématem zapojení, které je součástí vaší konkrétní LED trubice.
9. Zajistěte všechna spojení drátěnými maticemi a omotejte je elektrickou páskou.
10. Vložte nové LED trubice, obnovte napájení jističe a otestujte.

Celkový čas pro zkušeného kutila: 20 až 40 minut na jedno zařízení . Pokud děláte velkou dávku, proces se cvičením zrychlí.

Venkovní LED osvětlení : Zvláštní úvahy při výměně zářivky

Venkovní prostředí přináší proměnné, které uvnitř neexistují – vlhkost, extrémní teploty, hmyz, degradace UV zářením a fyzický dopad. Venkovní LED osvětlení musí být vybráno s ohledem na tyto faktory a jen zřídka stačí jednoduchá výměna trubice.

IP Rating: Nejdůležitější specifikace pro venkovní svítidla

Hodnocení IP (Ingress Protection) vám řekne, jak dobře svítidlo odolává prachu a vodě. Pro venkovní LED osvětlení potřebujete min IP65 , což znamená, že svítidlo je prachotěsné a chráněné před proudem vody z jakéhokoli směru. Vlhká nebo ponořená prostředí (jako osvětlení fontán nebo podzemní instalace) vyžadují IP67 nebo IP68.

Fluorescenční svítidla určená pro venkovní použití mají obvykle také hodnocení IP, ale mnoho starších instalací používá zářivky v krytých oblastech, kde jsou chráněny pouze částečně. Při jejich výměně zhodnoťte, zda stávající kryt poskytuje dostatečnou ochranu nebo zda je zaručena úplná výměna svítidla.

Výkon za chladného počasí

Jedním z nejpřesvědčivějších argumentů pro venkovní LED osvětlení v chladném klimatu je teplotní výkon. Zářivky ztrácejí významný světelný tok pod 10 °C (50 °F) a pod 20 °F (-7 °C) se často vůbec nespustí. To je důvod, proč fluorescenční venkovní osvětlení v parkovacích garážích, chladírenských skladech a v severním podnebí historicky sužuje problémy s pomalým startem a slabým výkonem.

Kvalitní venkovní LED osvětlení spolehlivě funguje až do -40 °C (-40 °C) bez doby zahřívání. Nejedná se o drobné vylepšení – jde o zásadní rozdíl ve schopnostech, díky kterému je LED jedinou praktickou volbou pro venkovní aplikace v chladném prostředí.

Běžné venkovní aplikace, kde se provádí upgrady ze zářivek na LED

• Osvětlení kabiny (čerpací stanice, průjezdy, nakládací doky): Výměna zářivkových stropních svítidel za svítidla s krytem LED obvykle snižuje spotřebu energie o 50–65 % a eliminuje časté výměny žárovek, které sužovaly starší systémy zářivkových krytů.
• Osvětlení garáže : Fluorescenční páskové osvětlení v garážích je noční můrou údržby kvůli kolísání vlhkosti a teploty. Parotěsná LED svítidla s krytím IP65 nebo lepším řeší tento problém a zároveň poskytují lepší podání barev z bezpečnostních důvodů.
• Vnější nástěnné obaly : Mnoho starších komerčních budov používá zářivkové nástěnné balíčky. Náhradné LED nástěnné sady poskytují stejné nebo lepší osvětlení při zlomku spotřeby energie.
• Signalizace a osvětlení billboardů : Fluorescenční trubice za světelnými nápisy jsou nahrazovány páskovými LED světly nebo ekvivalenty LED trubic pro rovnoměrnější osvětlení a mnohem nižší frekvenci údržby.
• Sportovní zařízení a venkovní arény : Vysoce výkonná zářivková svítidla na sportovištích jsou nahrazována LED světlomety, které nabízejí lepší směrovost, snižují rozptyl světla a zlepšují rovnoměrnost osvětlení pole.

Výběr správné teploty barev pro venkovní LED osvětlení

Teplota barev, měřená v Kelvinech (K), ovlivňuje vzhled a dojem z venkovních prostor. Pro venkovní LED osvětlení jsou nejběžnější možnosti:

• 3000K (teplá bílá) : Dobré pro obytné venkovní prostory, restaurace, pohostinství. Vytváří příjemnou a příjemnou atmosféru.
• 4000K (neutrální bílá) : Oblíbené pro parkoviště, komerční exteriéry a maloobchodní prostředí. Vyvažuje viditelnost s estetikou.
• 5000K (denní světlo/studená bílá) : Běžné v bezpečnostním osvětlení, sportovních zařízeních a průmyslových venkovních prostorách, kde je prioritou maximální viditelnost.

Většina venkovních zářivek byla v rozsahu 4100K. Při jejich výměně zajistí přizpůsobení nebo mírné snížení teploty barev (na 4000 K) srovnatelnou nebo zlepšenou vizuální čistotu a zároveň sníží drsnou, sterilní kvalitu starších instalací zářivek.

Porozumění lumenům: Nestačí jen odpovídat wattům

Jednou z nejčastějších chyb při přeměnách zářivek na LED je nákup náhrady LED na základě výkonu spíše než lumenů. Protože LED jsou výrazně účinnější, 15W LED trubice může produkovat stejný nebo větší světelný výkon jako 32W zářivka. Odpovídající watty znamená, že skončíte s mnohem jasnějším prostorem, než jste zamýšleli – nebo pravděpodobněji utratíte za LED diody, které nepotřebujete.

Použijte toto obecné pravidlo pro 4stopé trubky:

Mějte také na paměti, že LED jsou směrové zdroje světla. Zářivky vyzařují světlo ve všech směrech (360°), takže část jejich výkonu je plýtvána odrazem od reflektorů nebo do stropní dutiny. LED trubice směřující světlo dolů v úhlu 120° až 160° dodává své lumeny efektivněji na pracovní plochu, tzn. LED s nižším lumenem často poskytuje stejné nebo lepší osvětlení na úrovni podlahy nebo stolu .

Kompatibilita předřadníku: Co zkontrolovat před nákupem

Pokud jste se rozhodli jít cestou plug-and-play typu A – alespoň jako první krok – kompatibilita s balastem je kritická. Ne všechny elektronické předřadníky fungují se všemi LED trubicemi a použití nekompatibilní kombinace může způsobit blikání, bzučení, předčasné selhání LED nebo se trubice jednoduše nezapne.

Chcete-li zkontrolovat kompatibilitu:

• Najděte značku předřadníku a číslo modelu (vytištěné na štítku předřadníku uvnitř svítidla).
• Navštivte webové stránky výrobce LED trubic a vyhledejte jejich tabulku kompatibility – zveřejňuje je většina renomovaných značek.
• Zkontrolujte, zda má váš předřadník okamžitý start, naprogramovaný start nebo stmívání – některé LED trubice fungují pouze se specifickými typy předřadníků.
• Pokud je předřadník starší než 10 let, jeho obejití (typ B) je často moudřejším finančním rozhodnutím, protože výměna vadného předřadníku stojí 20–60 USD jen na díly.

Magnetické předřadníky – nacházející se ve starších svítidlech T12 – nejsou téměř nikdy kompatibilní s moderními LED trubicemi a musí se obejít nebo musí být svítidlo zcela vyměněno.

Výpočet návratnosti investic

Finanční důvody pro přechod jsou silné, ale přesná doba návratnosti závisí na vaší aktuální sazbě za elektřinu, denní provozní době a počtu zapojených zařízení. Zde je návod, jak to vyřešit.

Příklad scénáře: Kancelář s 50 zářivkovými svítidly se dvěma zářivkami, z nichž každé používá dvě 32W trubice T8 (plus ztráta předřadníku asi 5W na svítidlo), v provozu 10 hodin denně, 250 dní v roce, za 0,14 USD/kWh.

• Současné náklady na energii zářivek : 50 svítidel × 69 W × 2 500 hodin × 0,14 $ = 603,75 $/rok
• Náklady na energii LED : 50 svítidel × 28 W × 2 500 hodin × 0,14 $ = 245 $/rok
• Roční úspory : ~358 $/rok pouze v energii
• Cena LED trubice : 100 trubek × průměr 8 USD = 800 USD (Typ B, instalace vlastními silami)
• Doba návratnosti : ~2,2 roku, po kterém jdou všechny úspory rovnou do konečného výsledku

Věnujte pozornost výměně předřadníku (každých 7–10 let za 25–60 USD) a výměně zářivek (každé 2–3 roky) a skutečná doba návratnosti je často kratší než 18 měsíců. Mnoho energetických společností také nabízí slevy na komerční upgrady LED, které dále snižují počáteční náklady – někdy o 30–50 %.

Likvidace starých zářivek: Zacházejte opatrně

Zářivky obsahují rtuť – toxický těžký kov – a ve většině jurisdikcí nemohou být vyhozeny do běžného odpadu. Každá standardní 4stopá trubice T8 obsahuje přibližně 3,5 až 5 miligramů rtuti , což stačí ke kontaminaci malé vodní plochy.

Možnosti správné likvidace zahrnují:

• Odevzdejte v místní sběrně domácího nebezpečného odpadu (HHW) – většina obcí tyto programy provozuje, často zdarma.
• Prodejci domácích potřeb jako Home Depot a IKEA přijímají použité zářivky k recyklaci na mnoha místech.
• Komerční zařízení by měla pracovat s licencovaným recyklátorem žárovek – služby jako Veolia nebo Clean Harbors nabízejí programy zpětné pošty nebo vyzvednutí.
• Během odstraňování nebo likvidace trubice nerozbíjejte – pokud se trubice rozbije, okamžitě vyvětrejte prostor a postupujte podle pokynů EPA pro čištění rozlité rtuti.

Chytré funkce dostupné v moderních systémech venkovního osvětlení LED

Jednou z nedoceněných výhod přechodu na LED – zejména u venkovního LED osvětlení – je přístup k chytrým ovládacím prvkům, které s fluorescenční technologií jednoduše nebyly praktické. Zářivky se častým spínáním rychle zhoršují a špatně se stmívají, takže nejsou vhodné pro systémy řízení osvětlení řízené senzory nebo propojené sítěmi.

Snímání pohybu a obsazení

Venkovní LED svítidla s integrovaným PIR (pasivní infračervené) nebo mikrovlnnými pohybovými senzory se mohou během doby neobsazenosti ztlumit na 10–20 % a okamžitě se rozběhnout, když někdo vstoupí do oblasti. Na parkovištích a chodnících tento přístup obvykle ušetří další 30–50 % nad rámec základní úspory energie LED .

Sklizeň za denního světla a fotobuňky

Venkovní LED osvětlení s vestavěnými fotobuňkami nebo stmívacími vstupy DALI/0-10V může reagovat na úroveň okolního osvětlení a automaticky snižovat výkon během soumraku/úsvitu nebo v zatažených dnech, kdy přirozené světlo poskytuje částečné osvětlení. To je zvláště užitečné pro osvětlení kabiny a krytých venkovních prostor.

Síťové ovládání osvětlení

Podnikové venkovní systémy LED osvětlení – od výrobců jako Acuity Brands, Signify (dříve Philips) a Cree Lighting – lze připojit k platformám centralizované správy, které monitorují spotřebu energie, plánují profily stmívání, detekují poruchy svítidel a generují zprávy o údržbě. U velkých areálů, obcí nebo průmyslových zařízení spravujících stovky nebo tisíce venkovních zařízení může tato úroveň viditelnosti snížit náklady na údržbu 25–40 % ročně.

Běžné chyby, kterým je třeba se vyvarovat při konverzi fluorescence na LED

Dokonce i jednoduchá konverze LED se může pokazit, pokud si nejste vědomi úskalí. To jsou problémy, které se objevují nejčastěji.

• Míchání zkumavek typu A a typu B ve stejném zařízení : Pokud vynecháte předřadník pro jednu zásuvku, ale necháte jej aktivní pro jinou, vytvoříte nebezpečný stav zapojení. Vždy používejte stejný typ v rámci jednoho zařízení.
• Neověřuje se jednopólové vs. dvoupólové zapojení : Trubky typu B se dodávají v konfiguraci s jedním koncem (napájení vstupuje pouze z jednoho konce) a dvoukoncovým (napájení vstupuje z obou konců). Zapojení trubice s jedním koncem jako trubice s dvojitým koncem nebo naopak představuje nebezpečí požáru a úrazu elektrickým proudem.
• Nákup levných, necertifikovaných LED trubic : Levné LED trubice bez UL, ETL nebo DLC certifikace mohou blikat, předčasně selhat nebo vytvářet nebezpečné elektrické podmínky. Zejména u venkovního LED osvětlení se ujistěte, že svítidlo a ovladač mají příslušné IP a bezpečnostní certifikace.
• Ignorování tepelného prostředí svítidla : Životnost LED je vysoce citlivá na teplo. Instalace vysoce výkonných LED do uzavřených svítidel bez adekvátního tepelného managementu může zkrátit životnost LED z 50 000 hodin na méně než 15 000 hodin. Vždy zkontrolujte hodnocení kompatibility zařízení.
• Zapomínání aktualizovat bezpečnostní štítky na přeměněných svítidlech : Po konverzi bypassu předřadníku již původní štítek zapojení zařízení přesně nepopisuje obvod. V komerčním prostředí je přidání nového štítku s uvedením typu konverze a požadavků na lampu nejlepším postupem a může být vyžadováno místními elektrotechnickými předpisy.
• Podcenění požadavků specifických pro venkovní použití : Použití LED trubice nebo driveru určeného pro vnitřní použití ve venkovních aplikacích – i když jsou částečně zakryté – může vést k vnikání vlhkosti, selhání driveru a předčasné smrti lampy. Vždy používejte přípravky určené pro skutečné podmínky prostředí.

Kdy zavolat elektrikáře místo vlastní přestavby

Většina přestaveb typu A a mnoho přestaveb typu B je v dosahu kompetentního domácího kutila, kterému vyhovuje práce s domácí elektroinstalací. To znamená, že existují situace, kdy je najmout licencovaného elektrikáře tím správným voláním.

• Pracujete s 277V obvody (běžné v komerčních budovách) spíše než se standardními 120V obytnými obvody.
• Svítidlo je ve vlhkém nebo nebezpečném místě, které vyžaduje vedení nebo speciální kryty.
• Převádíte více než 20–30 zařízení a chcete, aby byla práce provedena rychle a v kódu.
• Zařízení je komerční a místní předpisy vyžadují licencované elektrické práce pro jakoukoli úpravu svítidla.
• Objevíte kabeláž, která vypadá poškozená, zkorodovaná nebo nesprávně nainstalovaná ve stávajících svítidlech.

Elektrikáři obvykle účtují 50–120 USD za hodinu v závislosti na regionu. Pro velkou komerční přestavbu nabízí mnoho dodavatelů elektroinstalačních prací cenu za příslušenství pro dodatečné vybavení LED, což může učinit profesionální instalaci cenově konkurenceschopnou, když vezmeme v úvahu hromadnou kupní sílu a rychlost.
